EAN code | 8595057633339 |
Zolltarifnummer | 73089059 |
Gewicht | 1,0710 kg/pcs |
Oberflächenbearbeitung | Sendzimirverzinkung |
Temperaturbeständigkeit | -50 - 150 °C |
Funktionserhalt | P90-R, E90, PS90 |
Entsprechend der Norm | ČSN EN 61537 |
Standards für Feuerbeständigkeit | ČSN 73 0895, DIN 4102-12, STN 92 0205 |
Blechstärke | 0,8 mm |
Anzahl der Schrauben zur Verbindung | 12 |

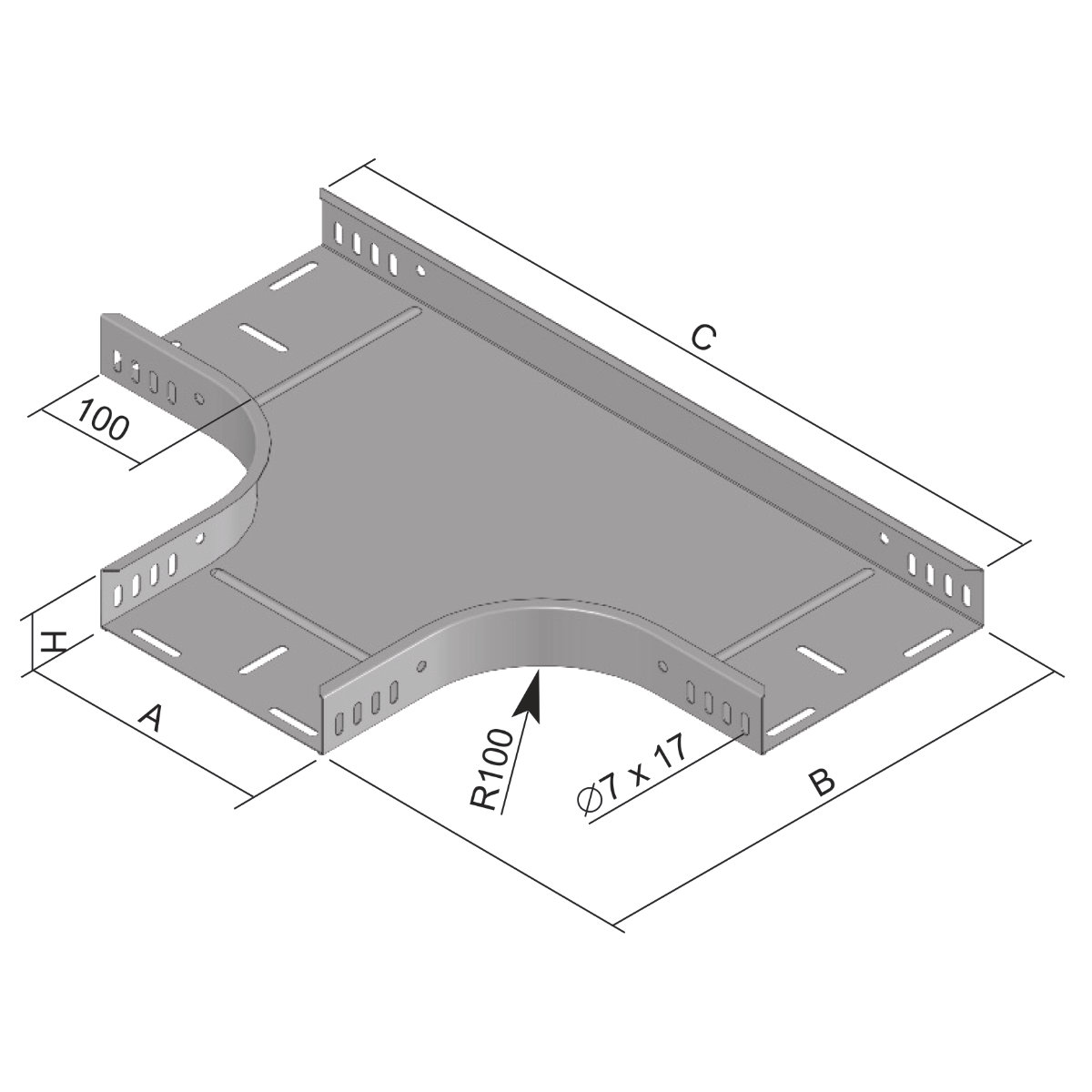

Maß A | 78 mm |
Maß B | 278 mm |
Maß C | 478 mm |
Maß H | 65 mm |
Für die Breite der Kabelrinne | 75 mm |
Für Höhe der Kabelrinne | 60 mm |

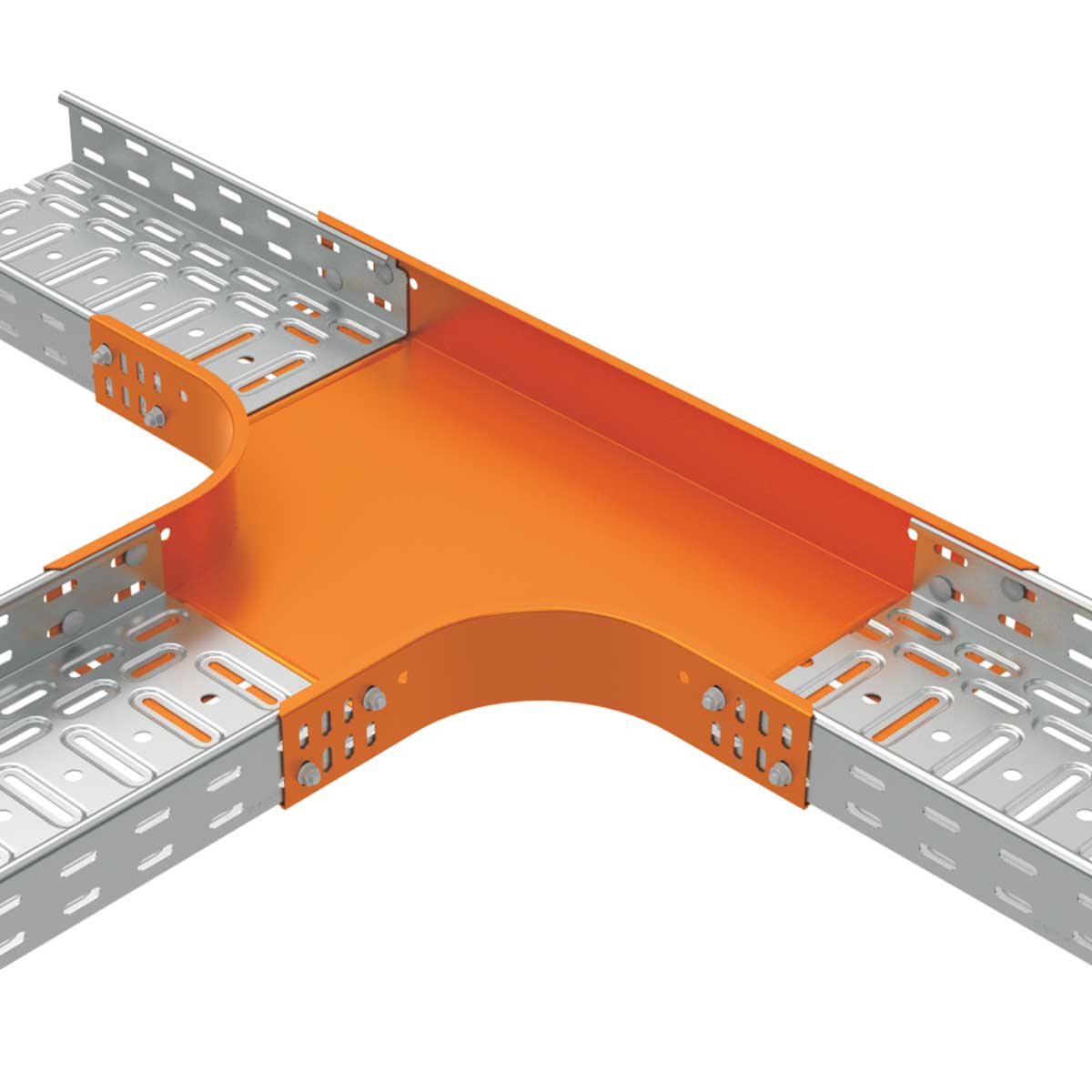

Die Verbindung erfolgt mit den Schrauben NSM 6X10. Zur Bildung ungleichschenkliger T-Stücke dienen die T-Anbaustücke OH oder alternativ die Eckanbaustücke SU.
Hinweis für Systeme mit Funktionserhalt im Brandfall:
Weitere Informationen finden Sie im Katalog für Systeme mit Funktionserhalt im Brandfall.
