EAN code | 8595057663527 |
Zolltarifnummer | 73089059 |
Gewicht | 0,9964 kg/pcs |
Oberflächenbearbeitung | Tauchfeuerverzinkung |
Temperaturbeständigkeit | -50 - 150 °C |
Entsprechend der Norm | ČSN EN 61537 |
Blechstärke | 0,8 mm |
Anzahl der Schrauben zur Verbindung | 12 |

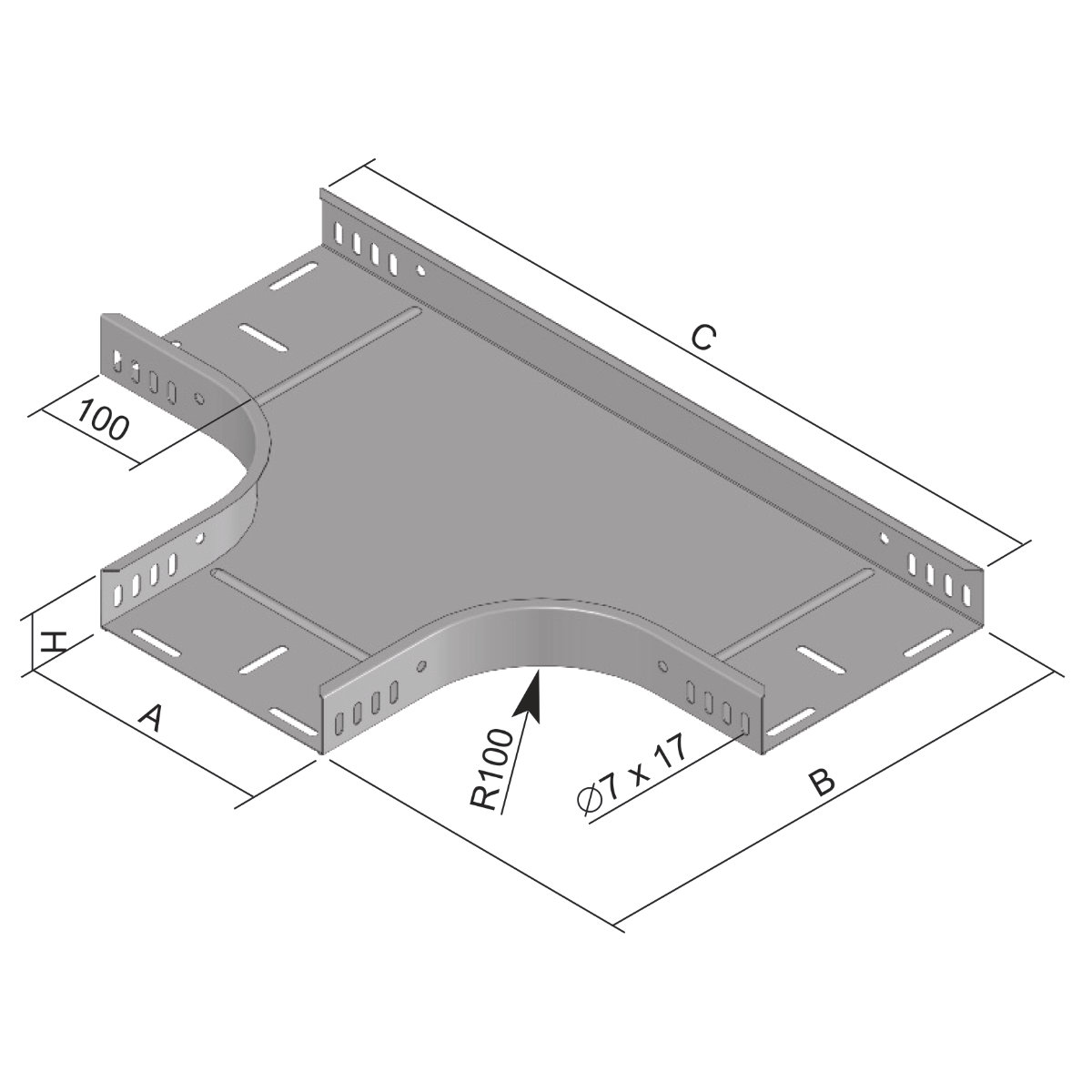

Maß A | 78 mm |
Maß B | 278 mm |
Maß C | 478 mm |
Maß H | 40 mm |
Für die Breite der Kabelrinne | 75 mm |
Für Höhe der Kabelrinne | 35 mm |

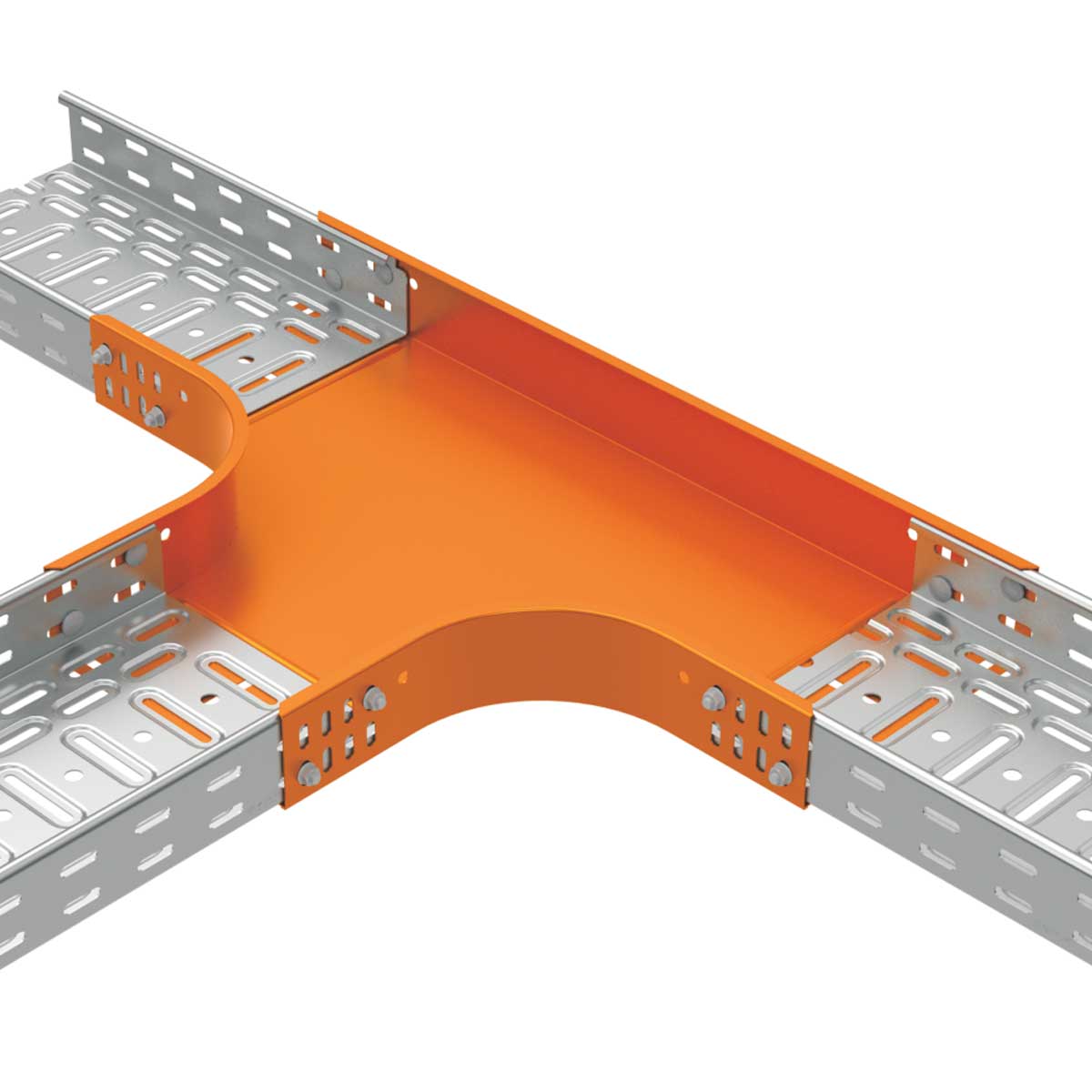

Die Verbindung erfolgt mit den Schrauben NSM 6X10. Zur Bildung ungleichschenkliger T-Stücke dienen die T-Anbaustücke OH oder alternativ die Eckanbaustücke SU.
