O90_DE
| EAN code | 8595057658660 |
| Zolltarifnummer | 73089059 |
| Gewicht | 4,1284 kg/pcs |
| Oberflächenbearbeitung | Tauchfeuerverzinkung |
| Temperaturbeständigkeit | -50 - 150 °C |
| Funktionserhalt | P90-R, E90, PS90 |
| Entsprechend der Norm | ČSN EN 61537 |
| Standards für Feuerbeständigkeit | ČSN 73 0895, DIN 4102-12, STN 92 0205 |
| Blechstärke | 1 mm |
| Anzahl der Schrauben zur Verbindung | 20 |

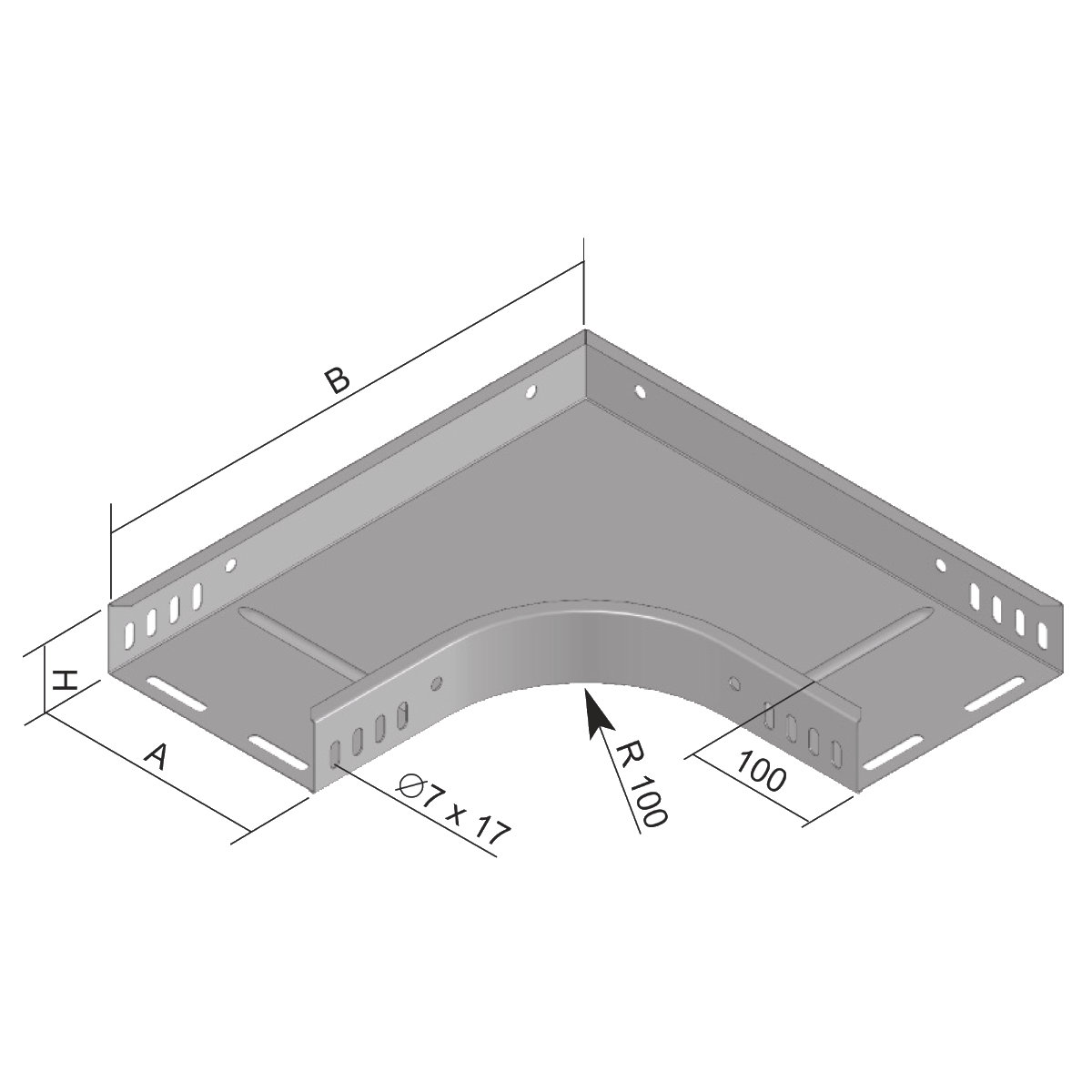

| Maß A | 403 mm |
| Maß B | 603 mm |
| Maß H | 115 mm |
| Für die Breite der Kabelrinne | 400 mm |
| Für Höhe der Kabelrinne | 110 mm |

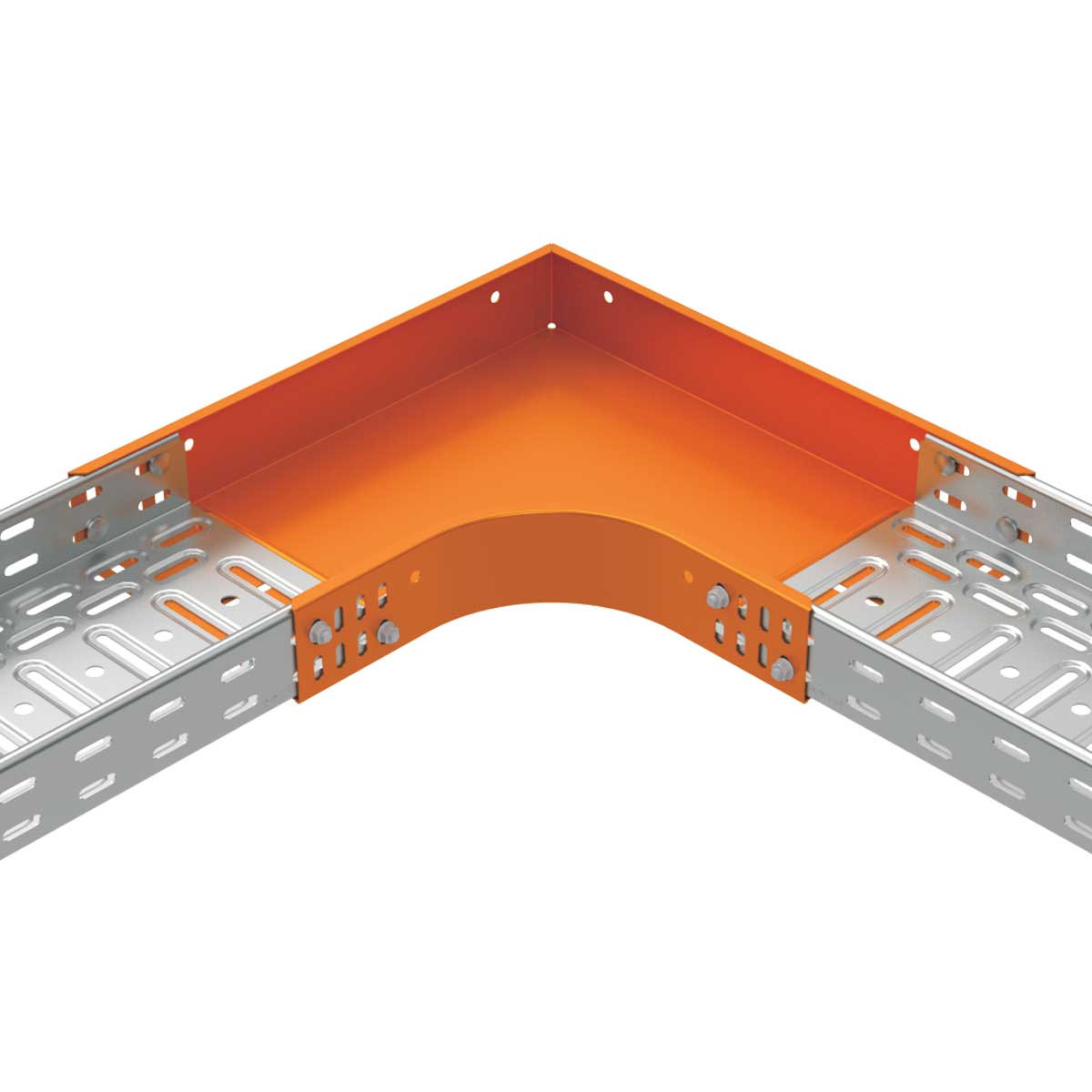

Die Verbindung erfolgt mit den Schrauben NSM 6X10. Der äußere rechte Winkel wird durch eine Schräge ersetzt.
Hinweis für Systeme mit Funktionserhalt im Brandfall:
Weitere Informationen finden Sie im Katalog Systeme mit Funktionserhalt im Brandfall.
