NT_M3_EN
| EAN code | 8595057669710 |
| Zolltarifnummer | 73089059 |
| Gewicht | 0,5900 kg/pcs |
| Oberflächenbearbeitung | Tauchfeuerverzinkung |
| Temperaturbeständigkeit | -50 - 150 °C |
| Funktionserhalt | P90-R, E90, PS90 |
| Entsprechend der Norm | ČSN EN 61537 |
| Standards für Feuerbeständigkeit | ČSN 73 0895, DIN 4102-12, STN 92 0205 |
| Blechstärke | 0,7 mm |
| Anzahl der Schrauben zur Verbindung | 6 |

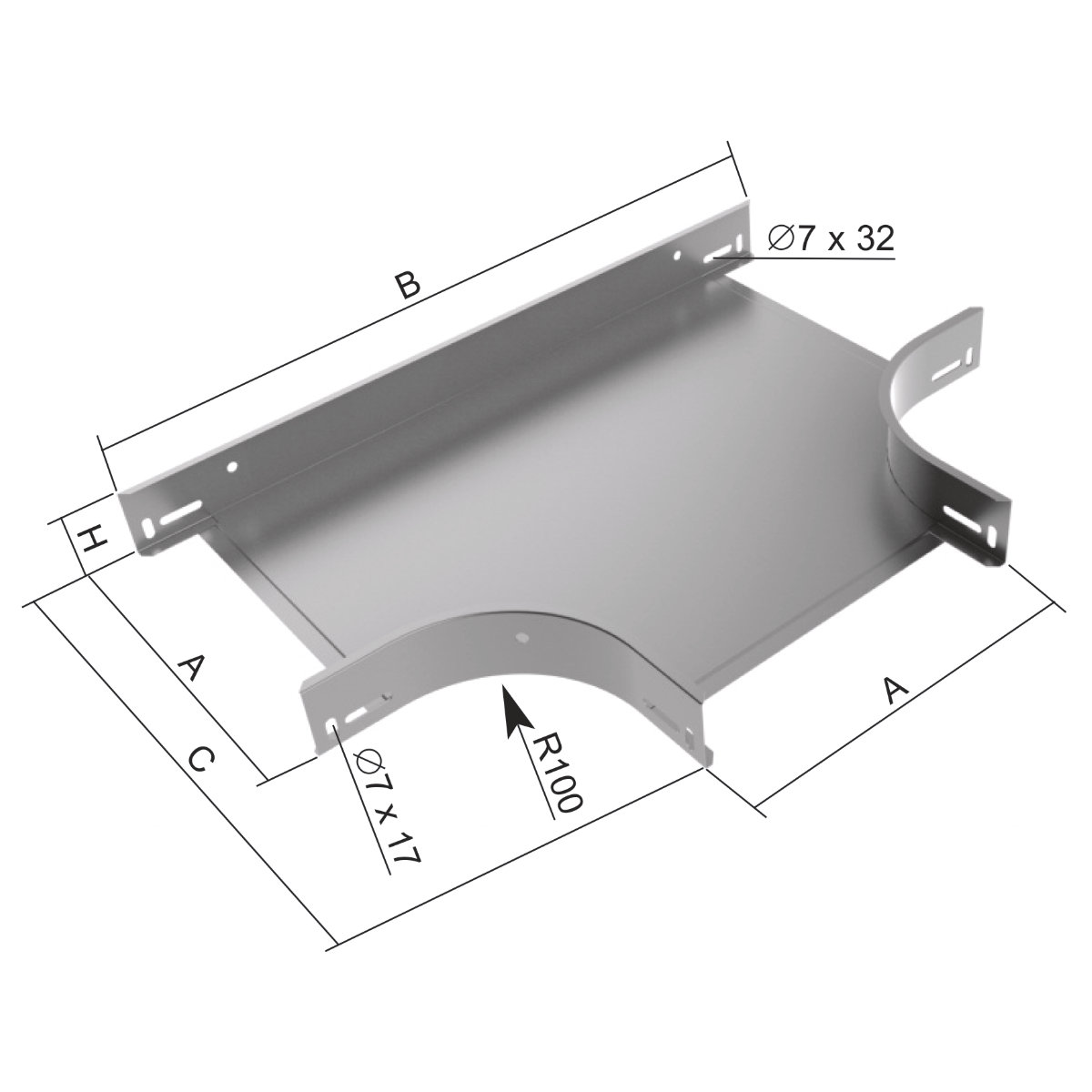

| Maß A | 64 mm |
| Maß B | 379 mm |
| Maß C | 222 mm |
| Maß H | 52 mm |
| Für die Breite der Kabelrinne | 62 mm |
| Für Höhe der Kabelrinne | 50 mm |

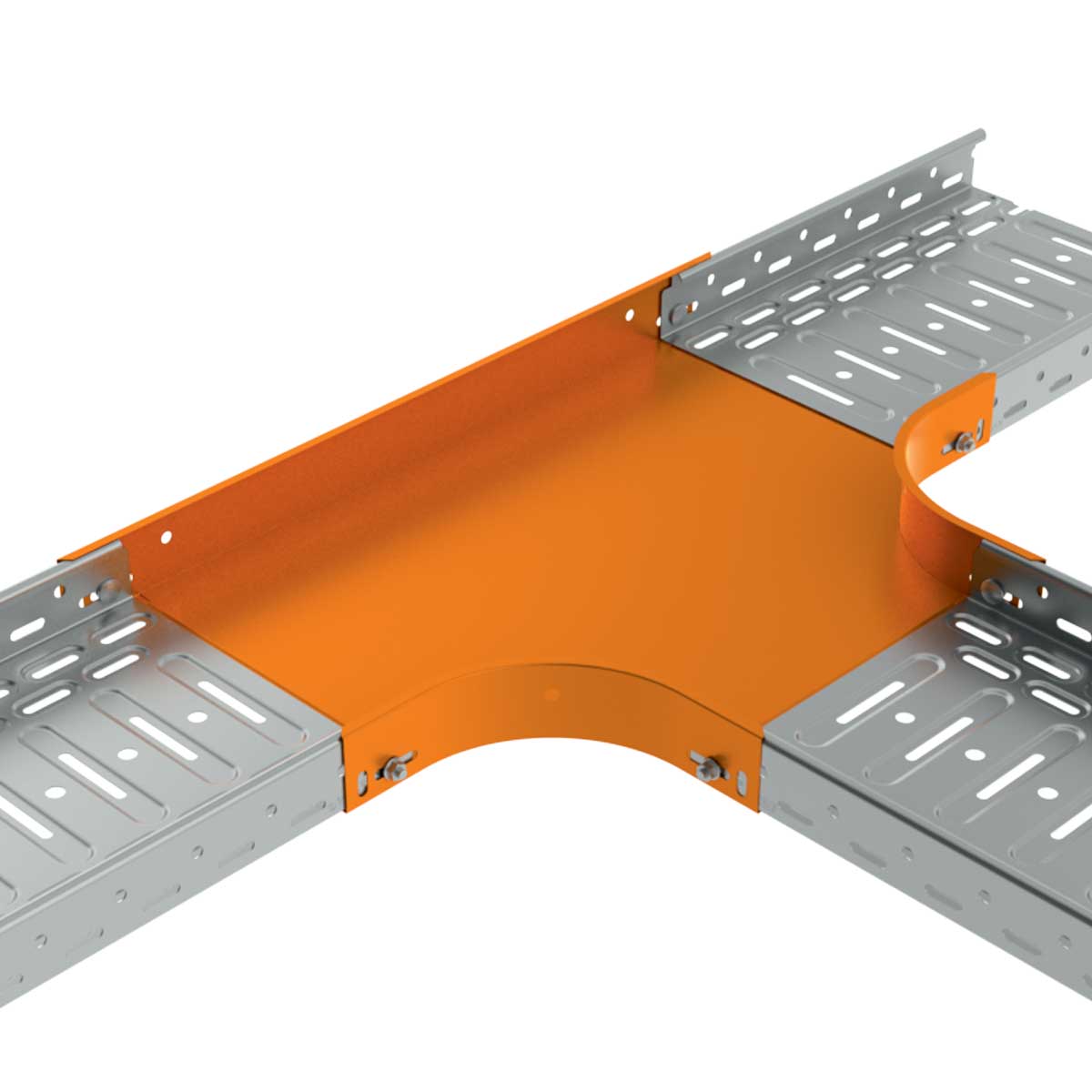

Die Kabelrinne wird direkt in die Aussparungen des T-Stücks gesteckt und mit den Schrauben NSM 6X10 befestigt. Für Abzweigungen mit unterschiedlichen Breiten ist die Eckverbindung NRD verwendbar.
Hinweis für Systeme mit Funktionserhalt im Brandfall:
Weitere Informationen finden Sie im Katalog für Systeme mit Funktionserhalt im Brandfall.
