EAN code | 8595057678897 |
Zolltarifnummer | 73089059 |
Gewicht | 0,1600 kg/pcs |
Oberflächenbearbeitung | Tauchfeuerverzinkung |
Temperaturbeständigkeit | -50 - 150 °C |
Funktionserhalt | P90-R, E90, PS90 |
Entsprechend der Norm | ČSN EN 61537 |
Standards für Feuerbeständigkeit | ČSN 73 0895, DIN 4102-12, STN 92 0205 |
Blechstärke | 0,7 mm |
Anzahl der Schrauben zur Verbindung | 2 |

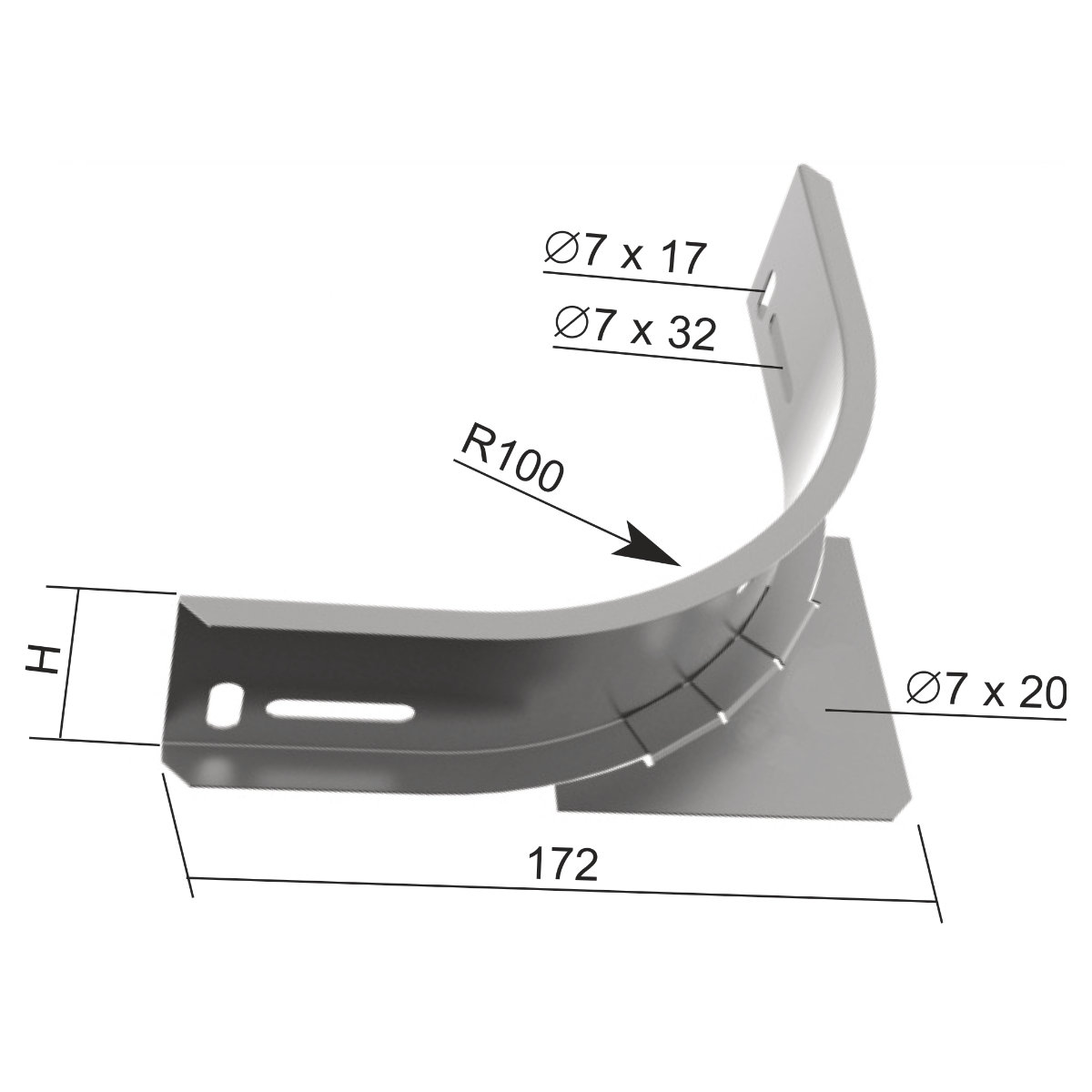

Maß H | 52 mm |
Für die Breite der Kabelrinne | 62 - 250 mm |
Für Höhe der Kabelrinne | 50 mm |

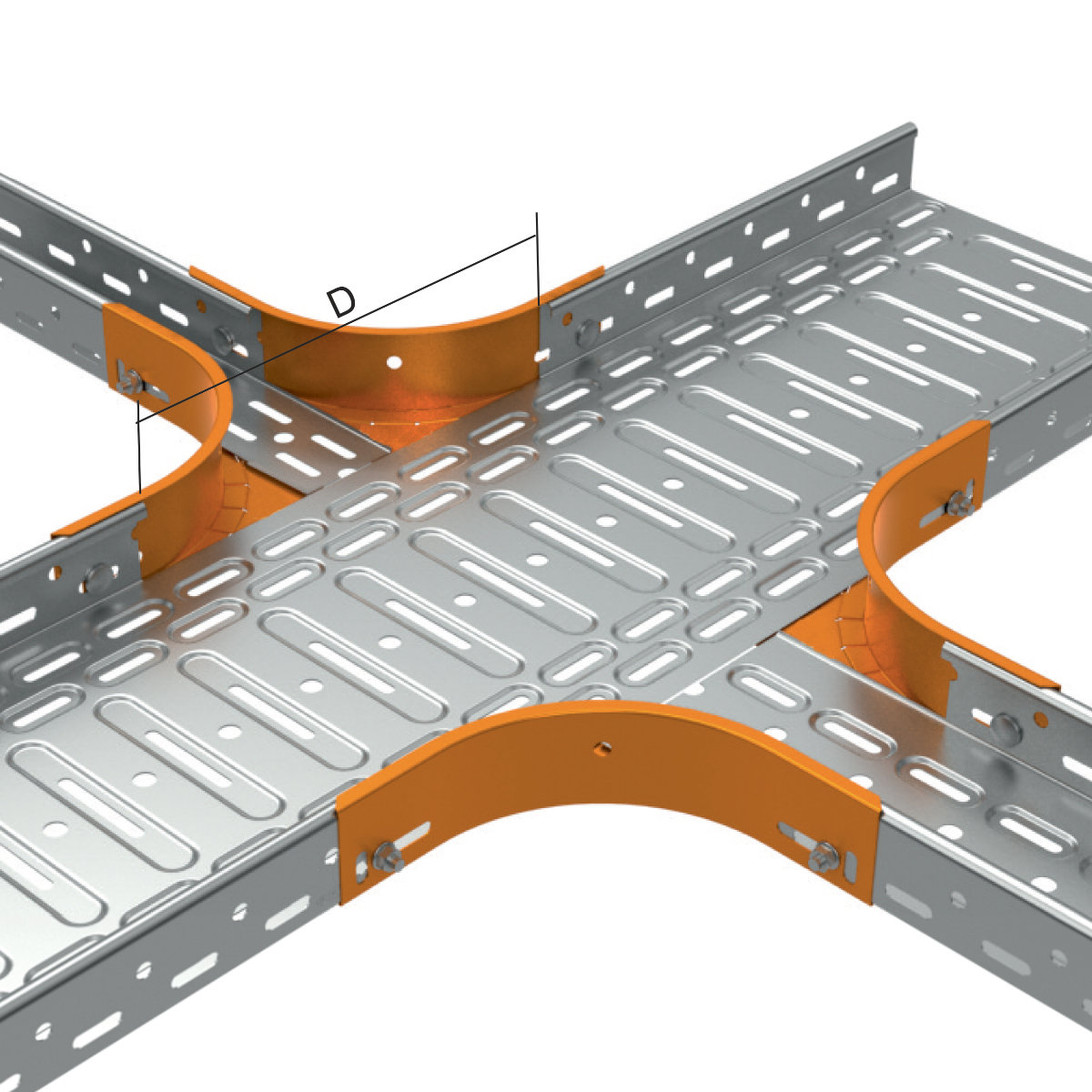

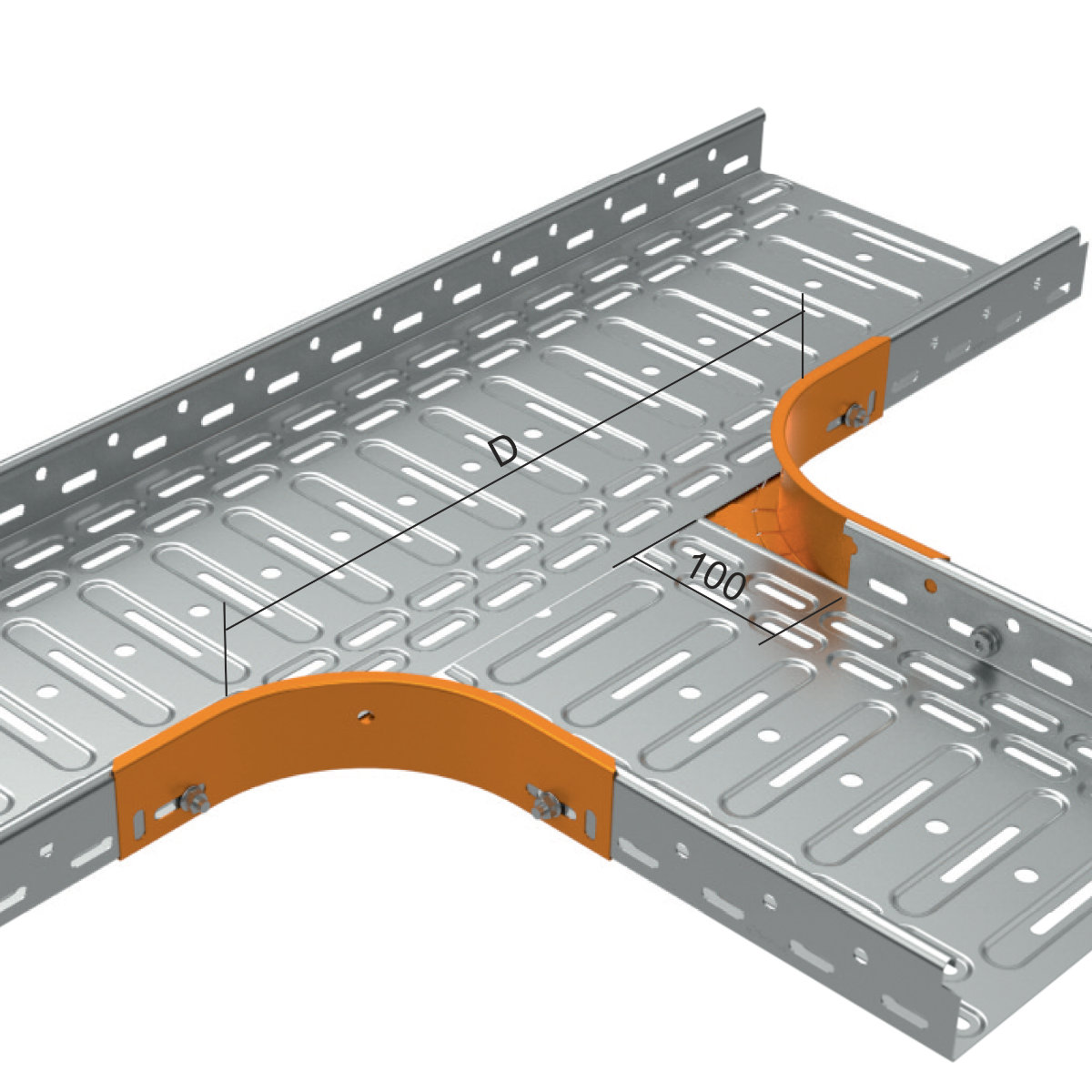

Es dient zur Bildung einer zusätzlichen Abzweigung, eines ungleichschenkligen T-Stücks oder einer Kreuzung. Das Eckanbaustück wird einzeln geliefert, kommt aber bei der Montage i.d.R. paarweise zum Einsatz. Die Befestigung erfolgt mit den Schrauben NSM 6X10.
Hinweis für Systeme mit Funktionserhalt:
Weitere Informationen finden Sie im Katalog Systeme mit Funktionserhalt im Brandfall.
