NO90_M3_EN
| EAN code | 8595057678057 |
| Zolltarifnummer | 73089059 |
| Gewicht | 2,5910 kg/pcs |
| Oberflächenbearbeitung | Sendzimirverzinkung |
| Temperaturbeständigkeit | -50 - 150 °C |
| Funktionserhalt | P90-R, E90, PS90 |
| Entsprechend der Norm | ČSN EN 61537 |
| Standards für Feuerbeständigkeit | ČSN 73 0895, DIN 4102-12, STN 92 0205 |
| Blechstärke | 0,7 mm |
| Anzahl der Schrauben zur Verbindung | 8 |

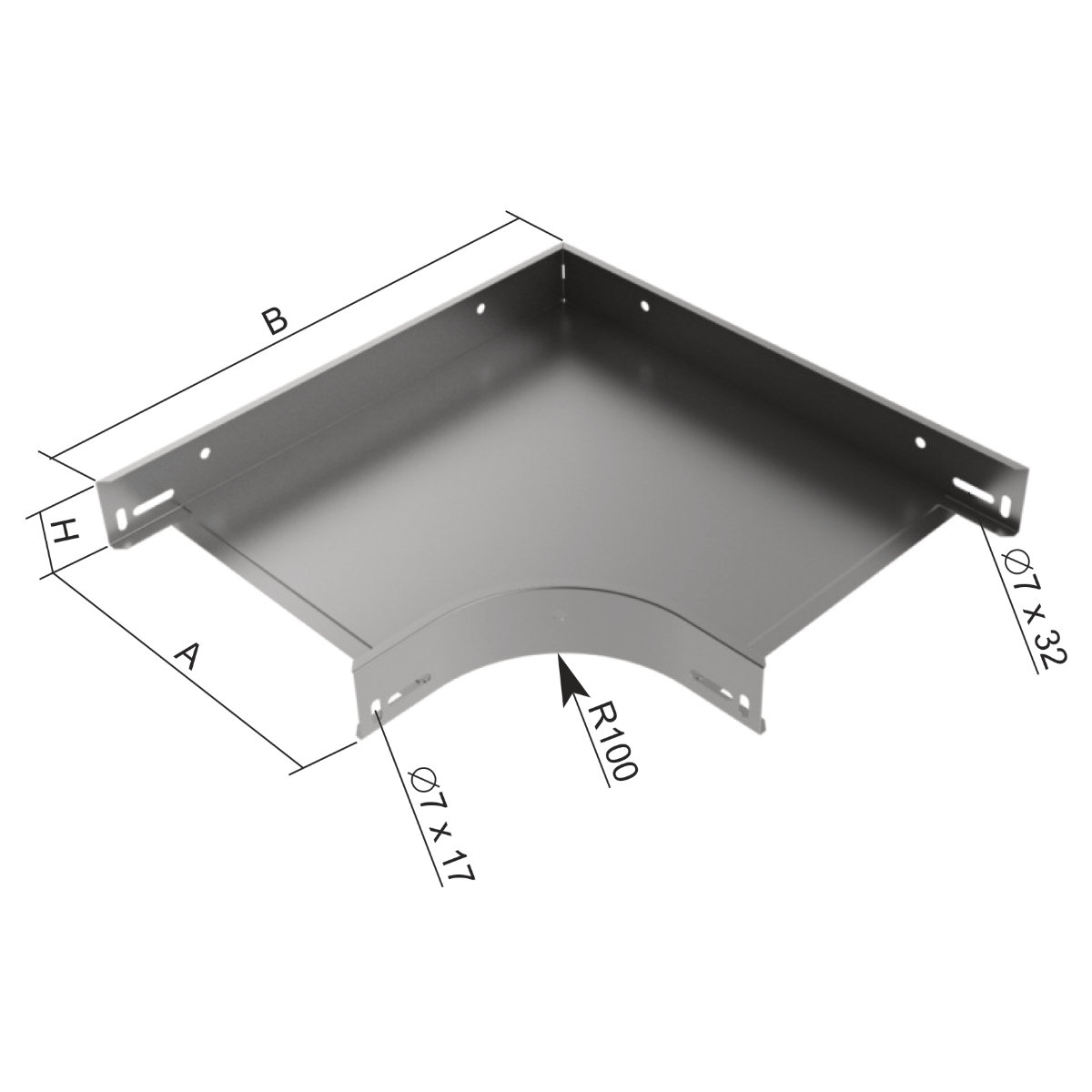

| Maß A | 502 mm |
| Maß B | 660 mm |
| Maß H | 102 mm |
| Für die Breite der Kabelrinne | 500 mm |
| Für Höhe der Kabelrinne | 100 mm |

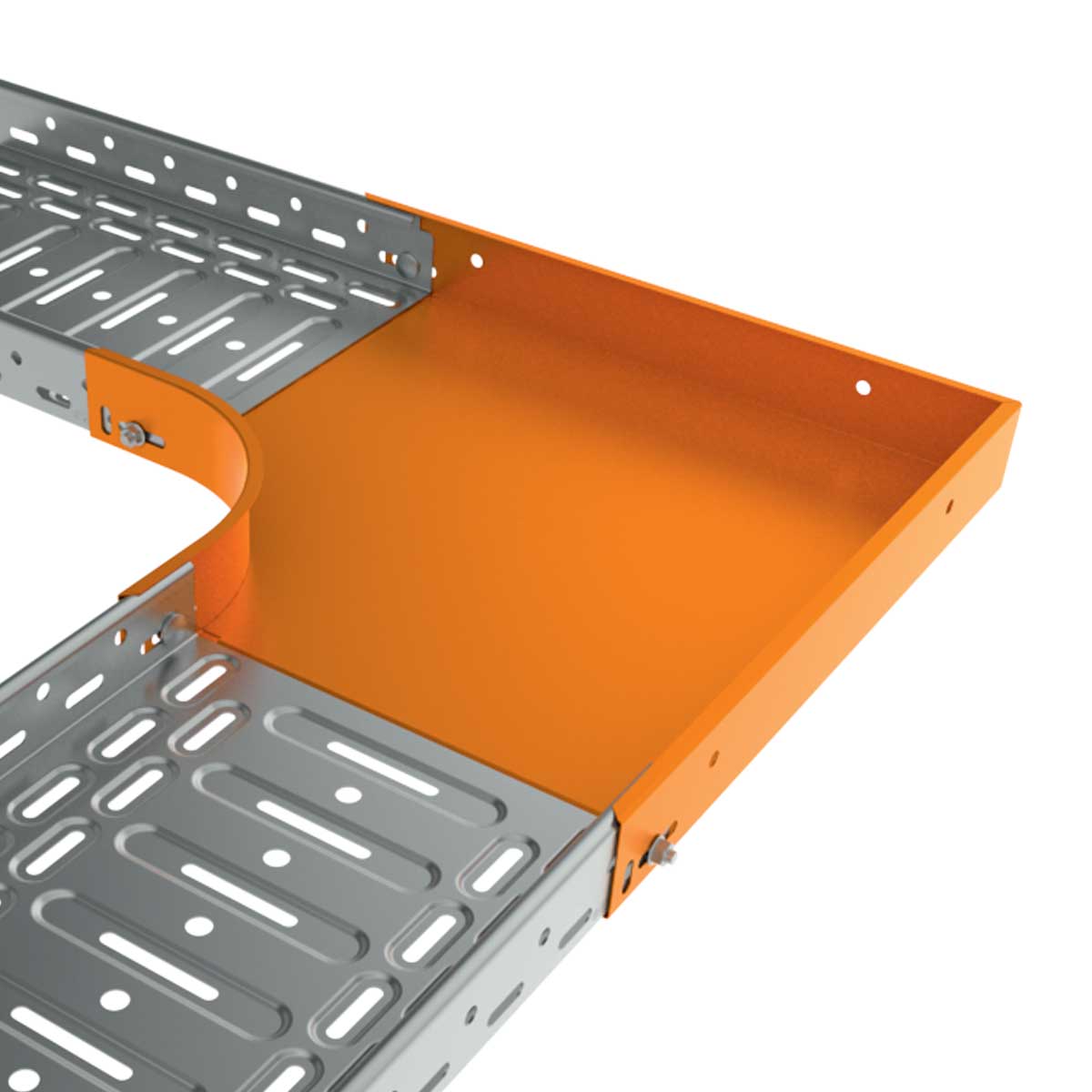

Die Verbindung erfolgt durch direktes Einschieben der Kabelrinne in das Formstück und anschließende Sicherung mit Schrauben NSM 6X10. Bei den Bögen wird der äußere rechte Winkel durch eine Schräge ersetzt.
Hinweis für Systeme mit Funktionserhalt im Brandfall:
Weitere Informationen finden Sie im Katalog Systeme mit Funktionerhalt im Brandfall.
