NKR_M3_EN
| EAN code | 8595057676268 |
| Zolltarifnummer | 73089059 |
| Gewicht | 4,4830 kg/pcs |
| Oberflächenbearbeitung | Tauchfeuerverzinkung |
| Temperaturbeständigkeit | -50 - 150 °C |
| Funktionserhalt | P90-R, E90, PS90 |
| Entsprechend der Norm | ČSN EN 61537 |
| Standards für Feuerbeständigkeit | ČSN 73 0895, DIN 4102-12, STN 92 0205 |
| Blechstärke | 0,7 mm |
| Anzahl der Schrauben zur Verbindung | 16 |

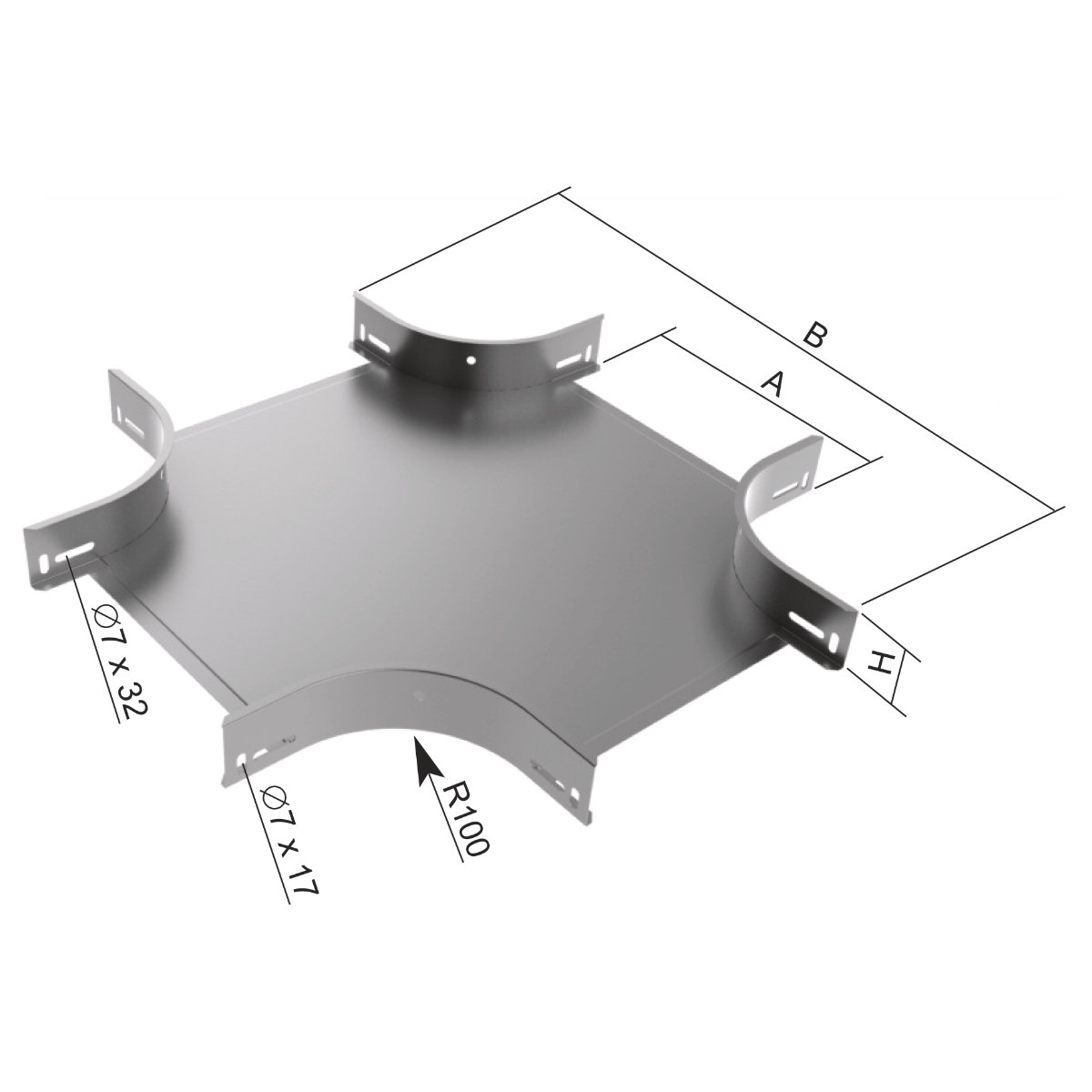

| Maß A | 502 mm |
| Maß B | 817 mm |
| Maß H | 102 mm |
| Für die Breite der Kabelrinne | 500 mm |
| Für Höhe der Kabelrinne | 100 mm |

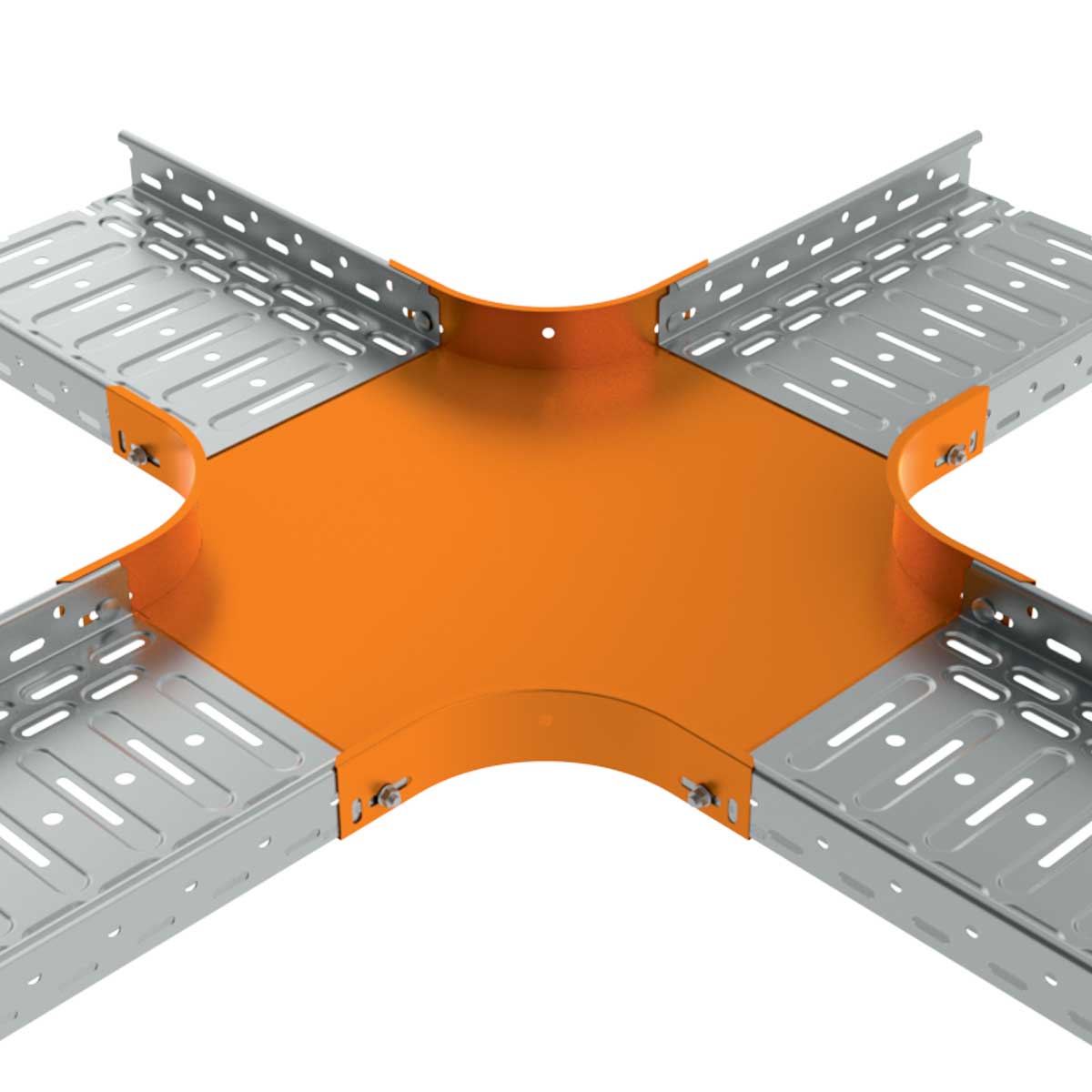

Die Kabelrinne wird direkt in die Aussparungen der Kreuzung gesteckt und mit den Schrauben NSM 6X10 befestigt. Eine ungleichmäßige Kreuzung kann mit Hilfe der Eckverbinder NRD erstellt werden.
Hinweis für Systeme mit Funktionserhalt im Brandfall:
Weitere Informationen finden Sie im Katalog Systeme mit Funktionerhalt im Brandfall.
