EAN code | 8595057639690 |
Zolltarifnummer | 83024190 |
Gewicht | 0,3000 kg/pcs |
Oberflächenbearbeitung | Sendzimirverzinkung |
Funktionserhalt | P90-R, E90, PS90 |
Standards für Feuerbeständigkeit | ČSN 73 0895, DIN 4102-12, STN 92 0205 |
Maximale Belastung | 150 kg |

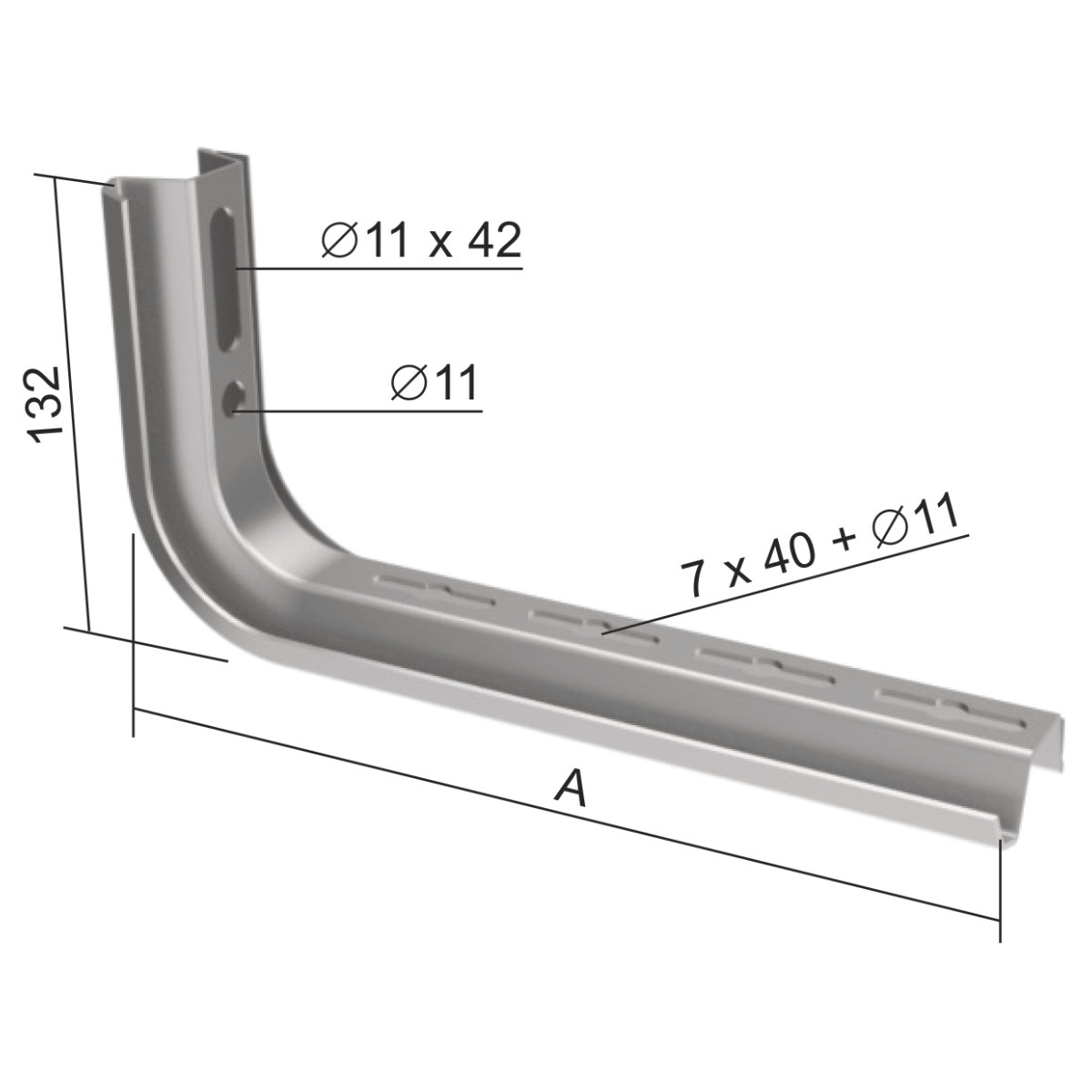

Maß A | 163 mm |
Für die Breite der Kabelrinne | 100 mm |
Max. Last für Feuerbeständigkeit | 10 kg |

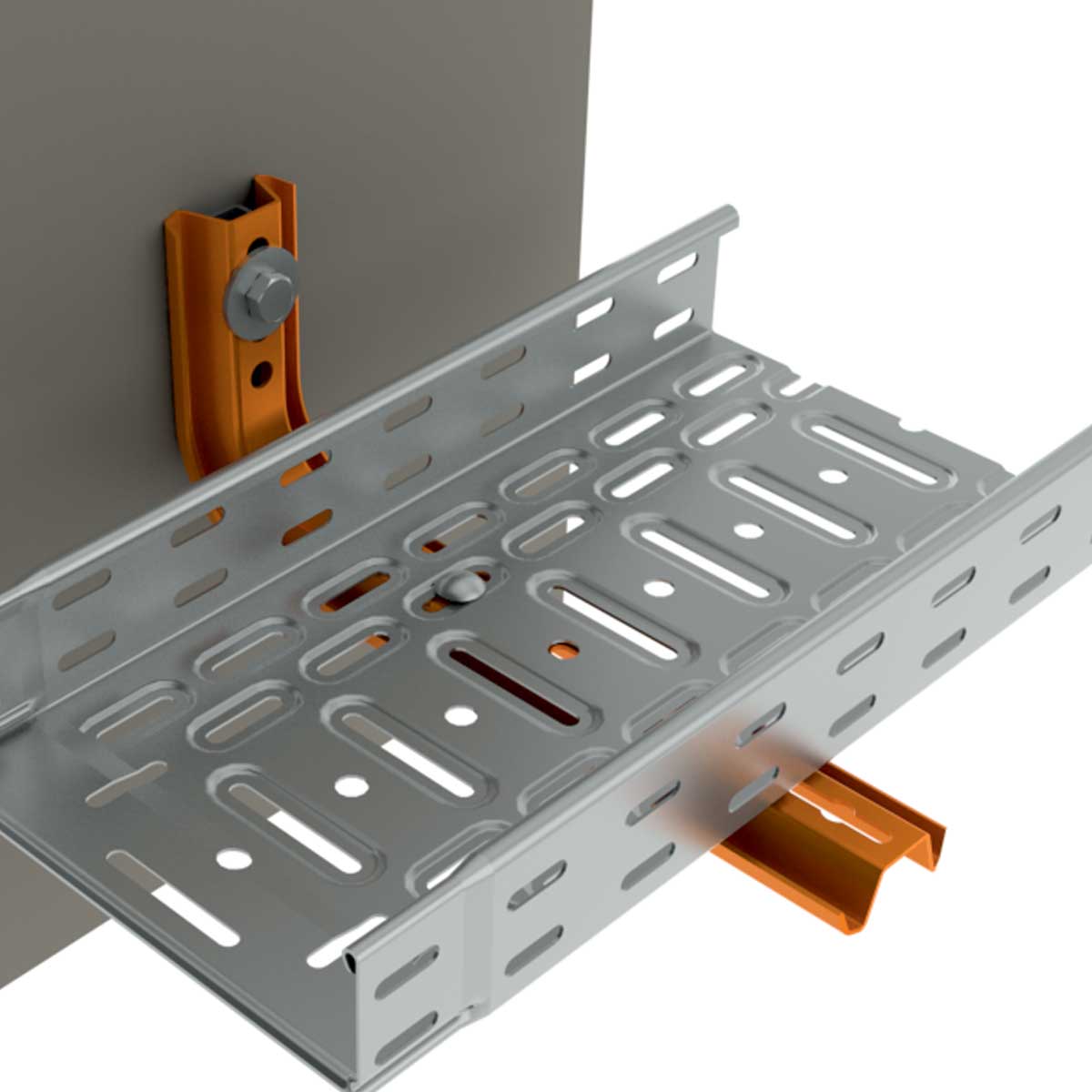

Die Ausleger dienen als Wandausleger oder als Hängestiel. Zur Vermeidung von Verformungen bei der Montage eignet sich das Distanzstück STS. Die Befestigung der Kabelrinne erfolgt mit den Schrauben NSM 6X10. Die Montage erfolgt mit den Ankern KPO 10X95 oder KKZ 10, Schrauben S 10X40 und Unterlegscheiben PD 10.
Hinweis für Systeme mit Funktionserhalt im Brandfall:
Zur Vermeidung von Verformungen bei der Montage eignet sich das Distanzstück STS.
Weitere Informationen finden Sie im Katalog Systeme mit Funktionerhalt im Brandfall.
