EAN code | 8595057637818 |
Zolltarifnummer | 73089059 |
Gewicht | 3,0060 kg/pcs |
Oberflächenbearbeitung | Sendzimirverzinkung |
Temperaturbeständigkeit | -50 - 150 °C |
Entsprechend der Norm | ČSN EN 61537 |
Blechstärke | 1 mm |
Anzahl der Schrauben zur Verbindung | 36 |

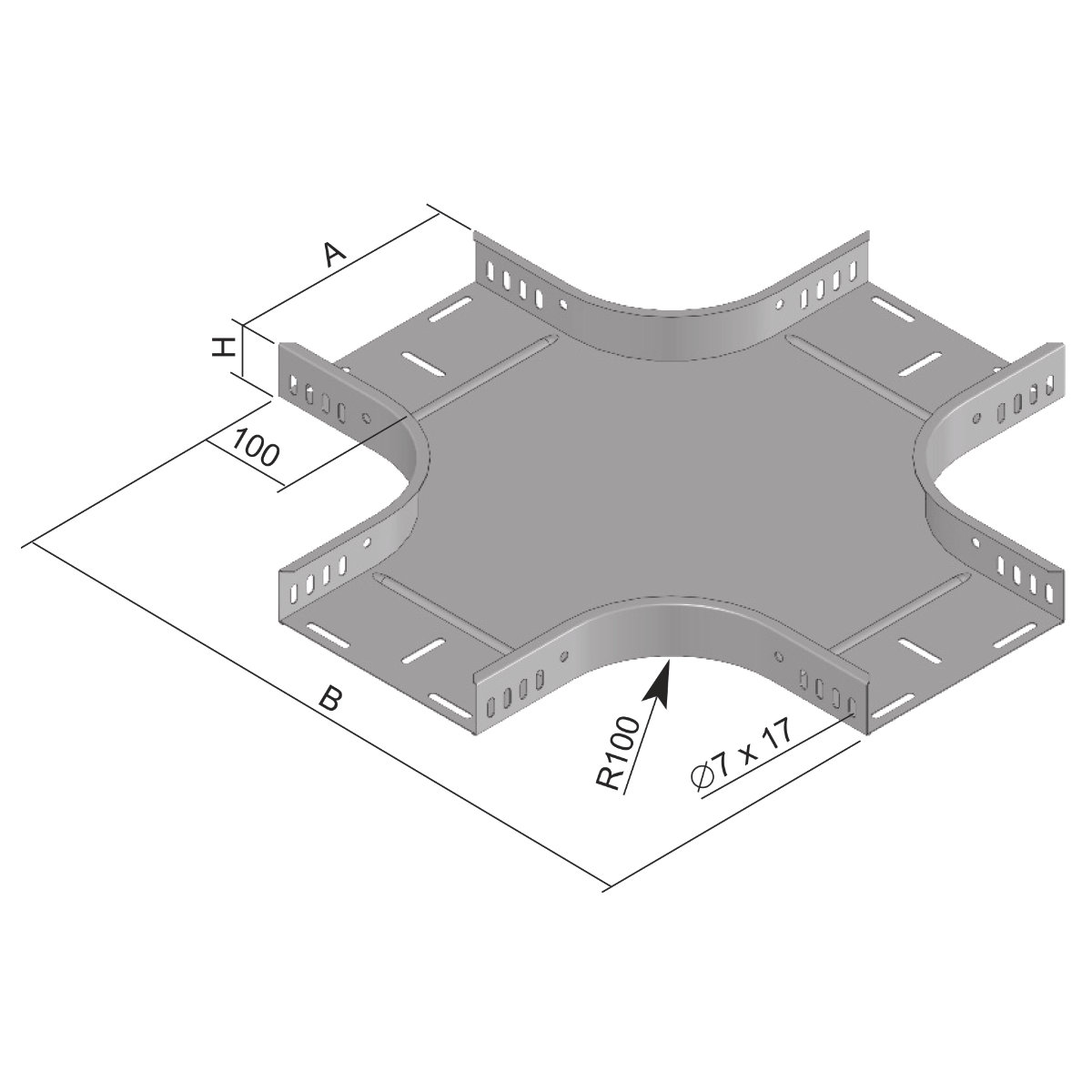

Maß A | 203 mm |
Maß B | 603 mm |
Maß H | 90 mm |
Für die Breite der Kabelrinne | 200 mm |
Für Höhe der Kabelrinne | 85 mm |

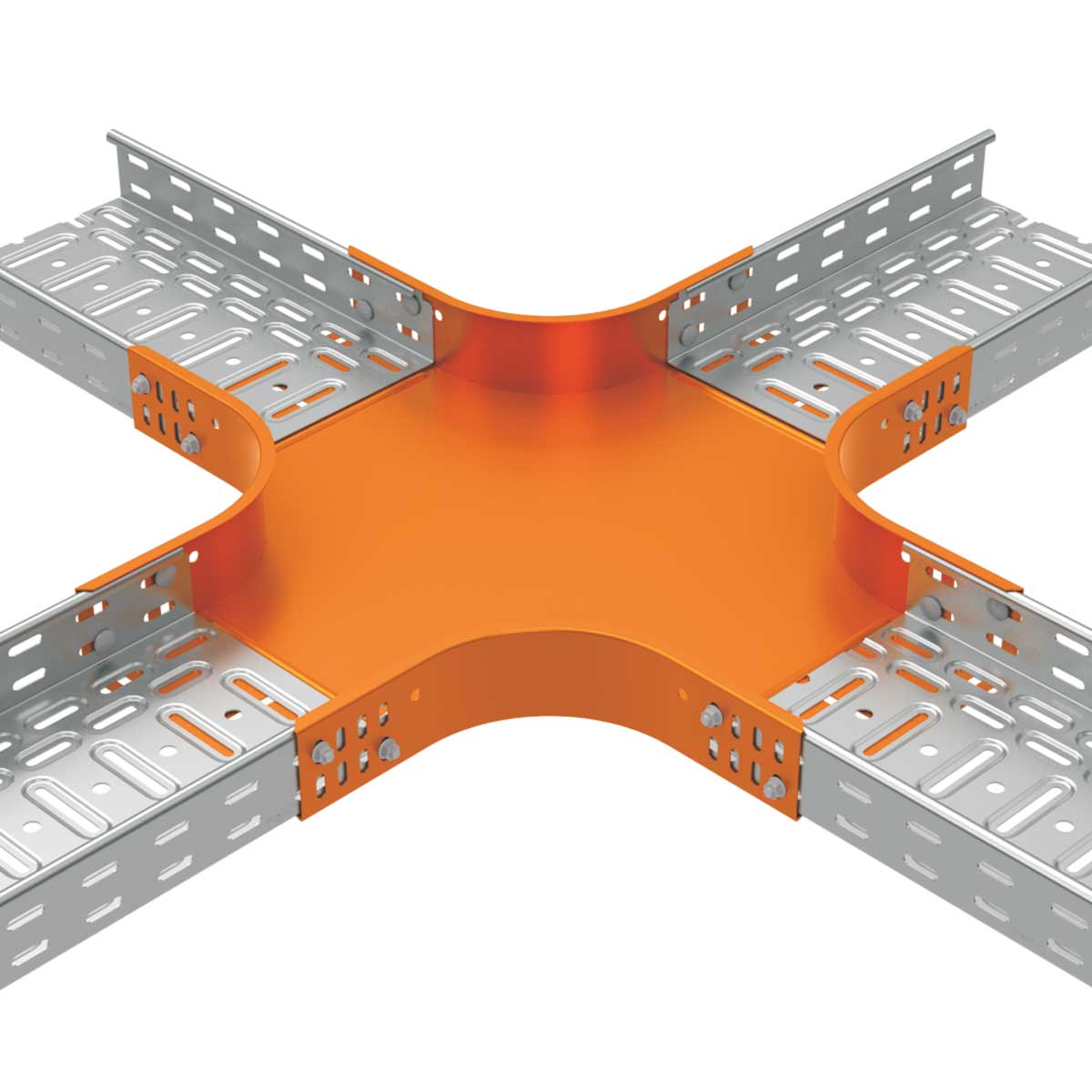

Die Verbindung erfolgt mit den Schrauben NSM 6X10. Zur Bildung einer ungleichschenkligen Kreuzung werden zwei T-Anbaustücke OH oder die Eckanbaustücke SU verwendet.
