DT_EN
| EAN code | 8595057639904 |
| Zolltarifnummer | 83024190 |
| Gewicht | 1,9000 kg/pcs |
| Oberflächenbearbeitung | Tauchfeuerverzinkung |
| Maximale Belastung | 280 kg |

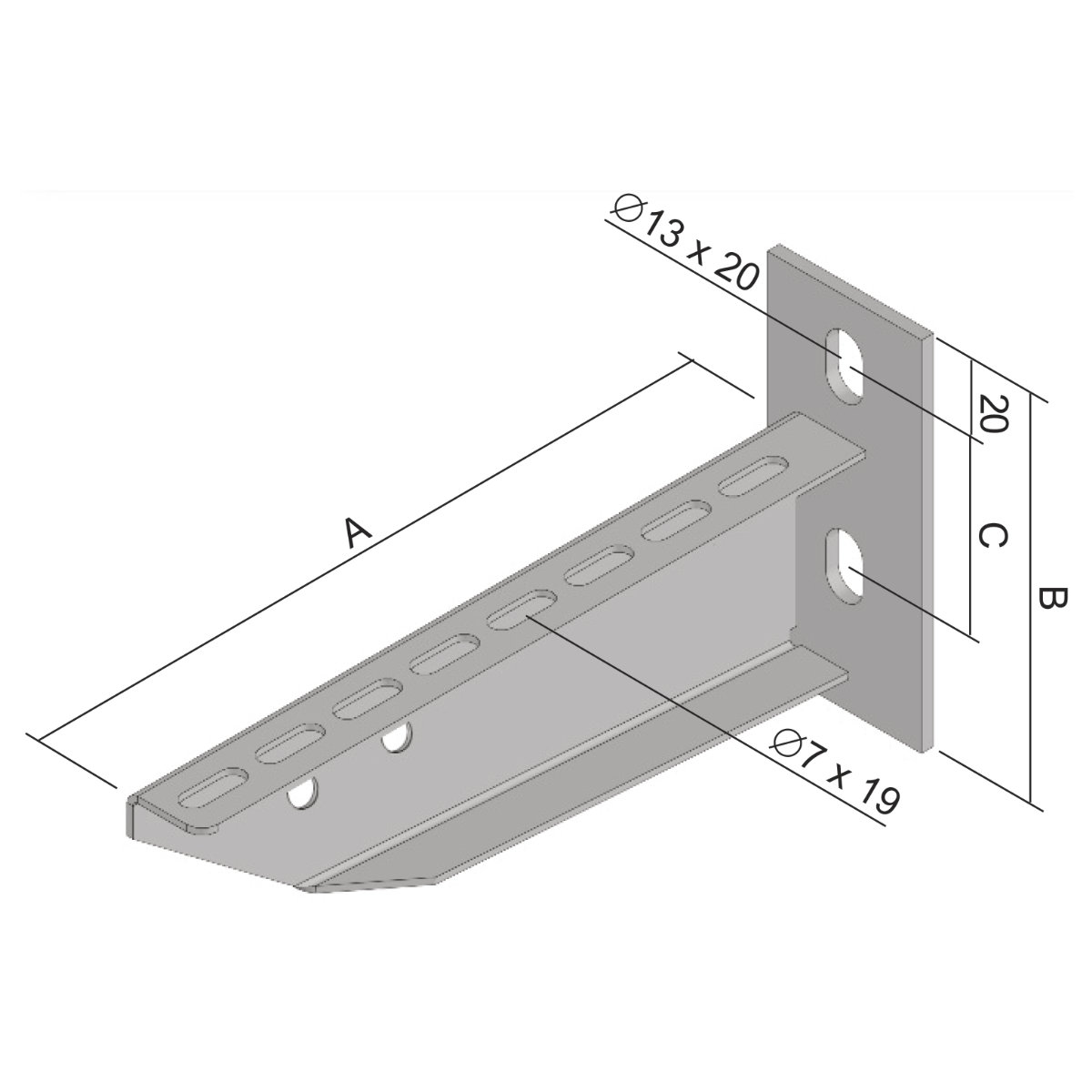

| Maß A | 820 mm |
| Maß B | 155 mm |
| Maß C | 90 mm |
| Für die Breite der Kabelrinne | 800 mm |
| Für Höhe der Kabelrinne | 35 - 110 mm |

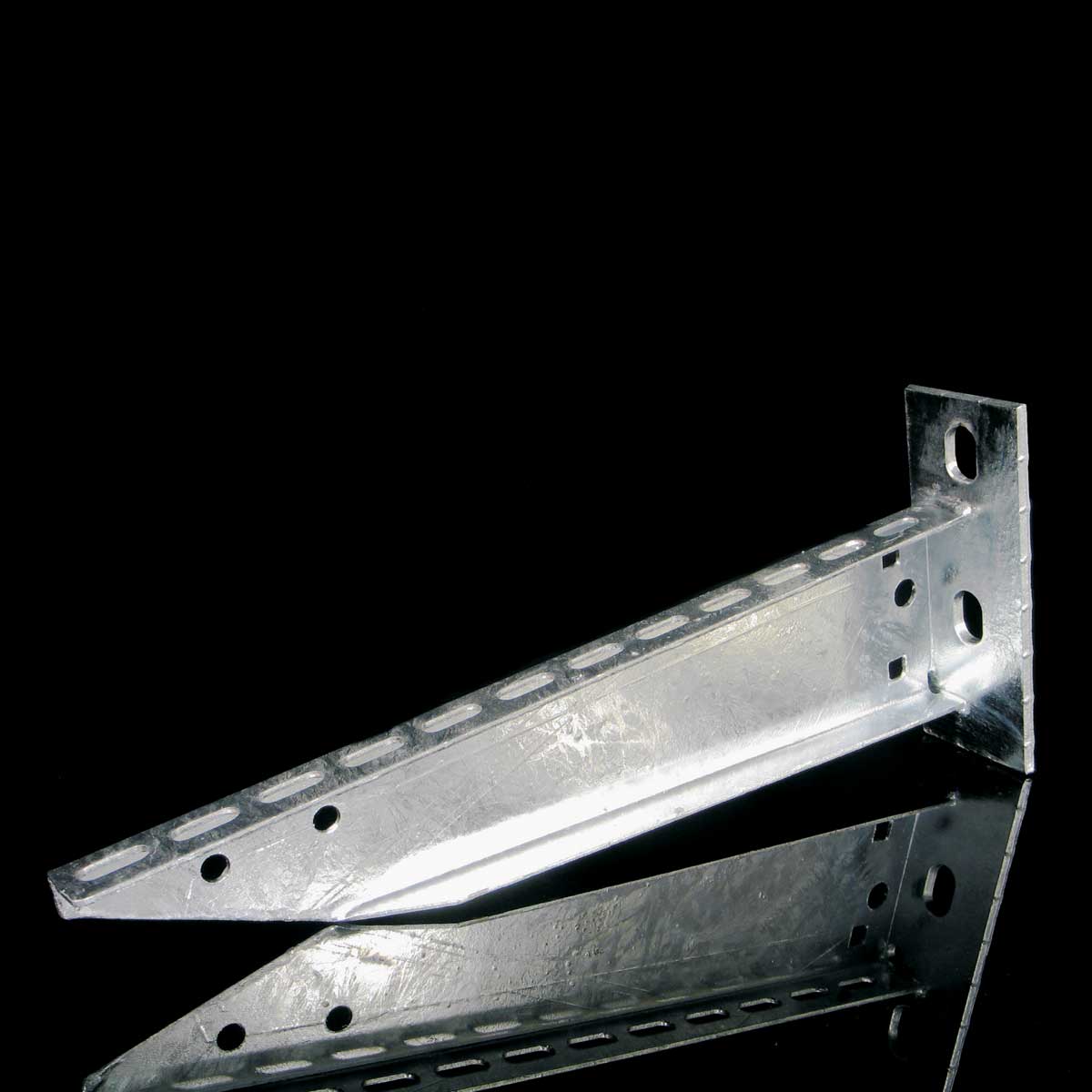

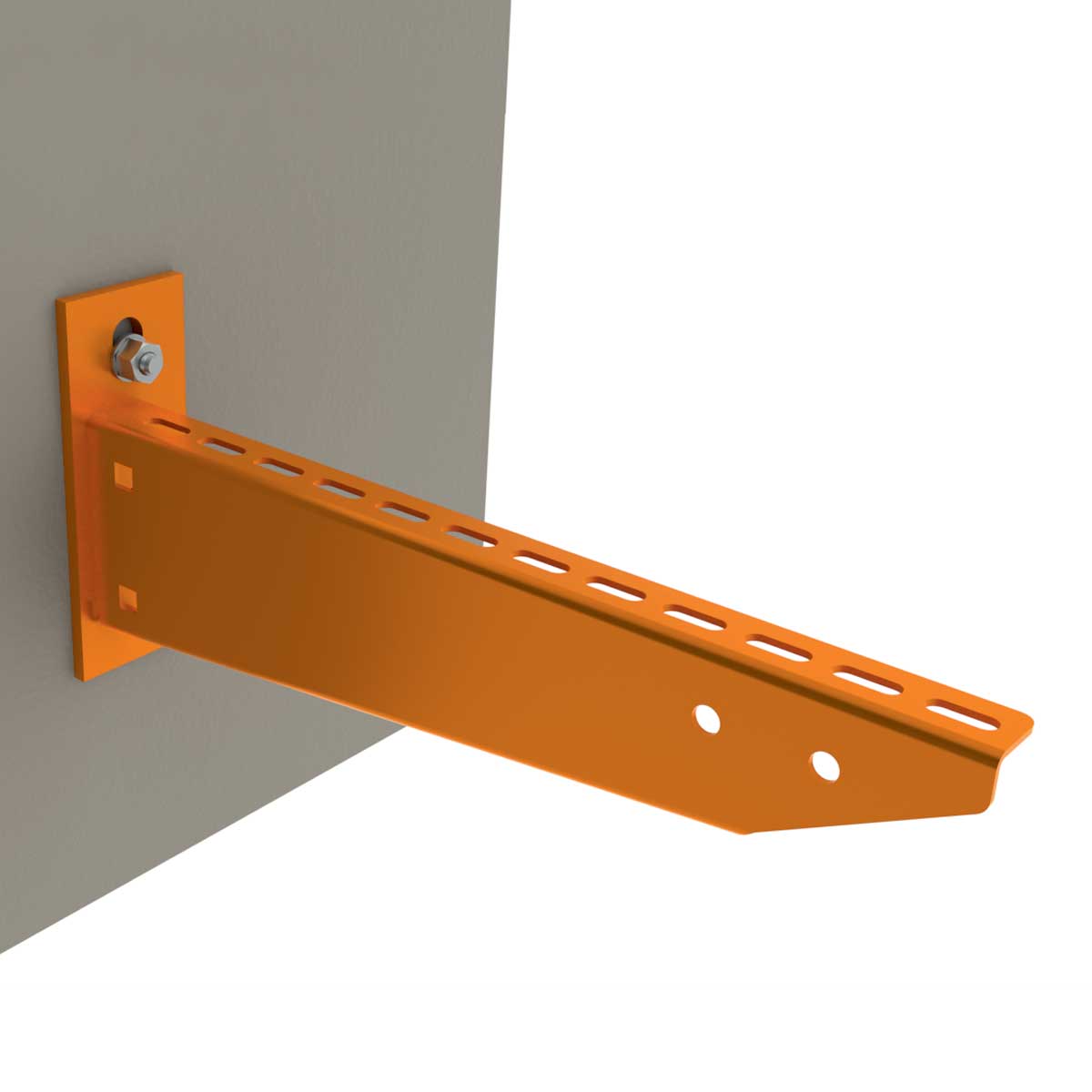

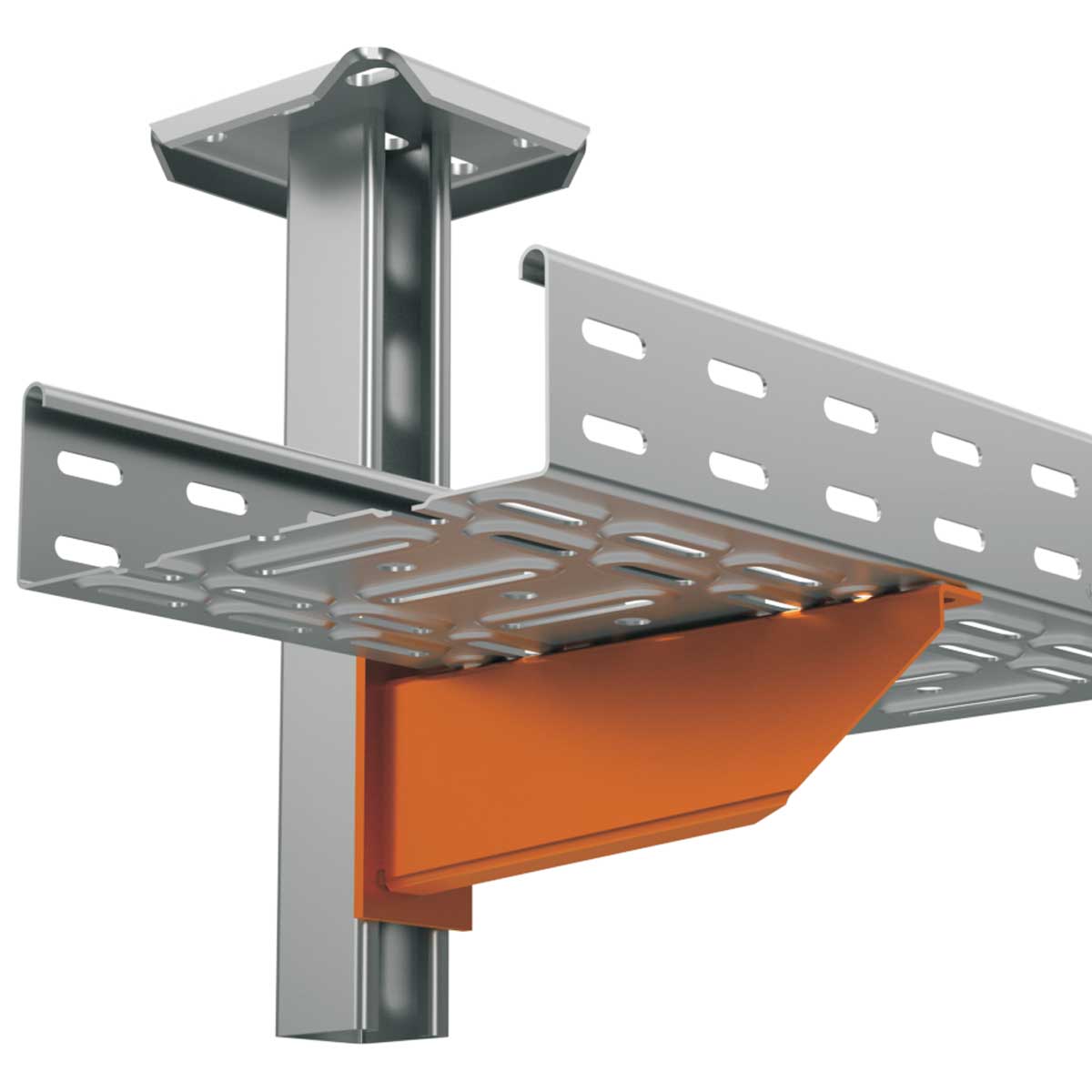

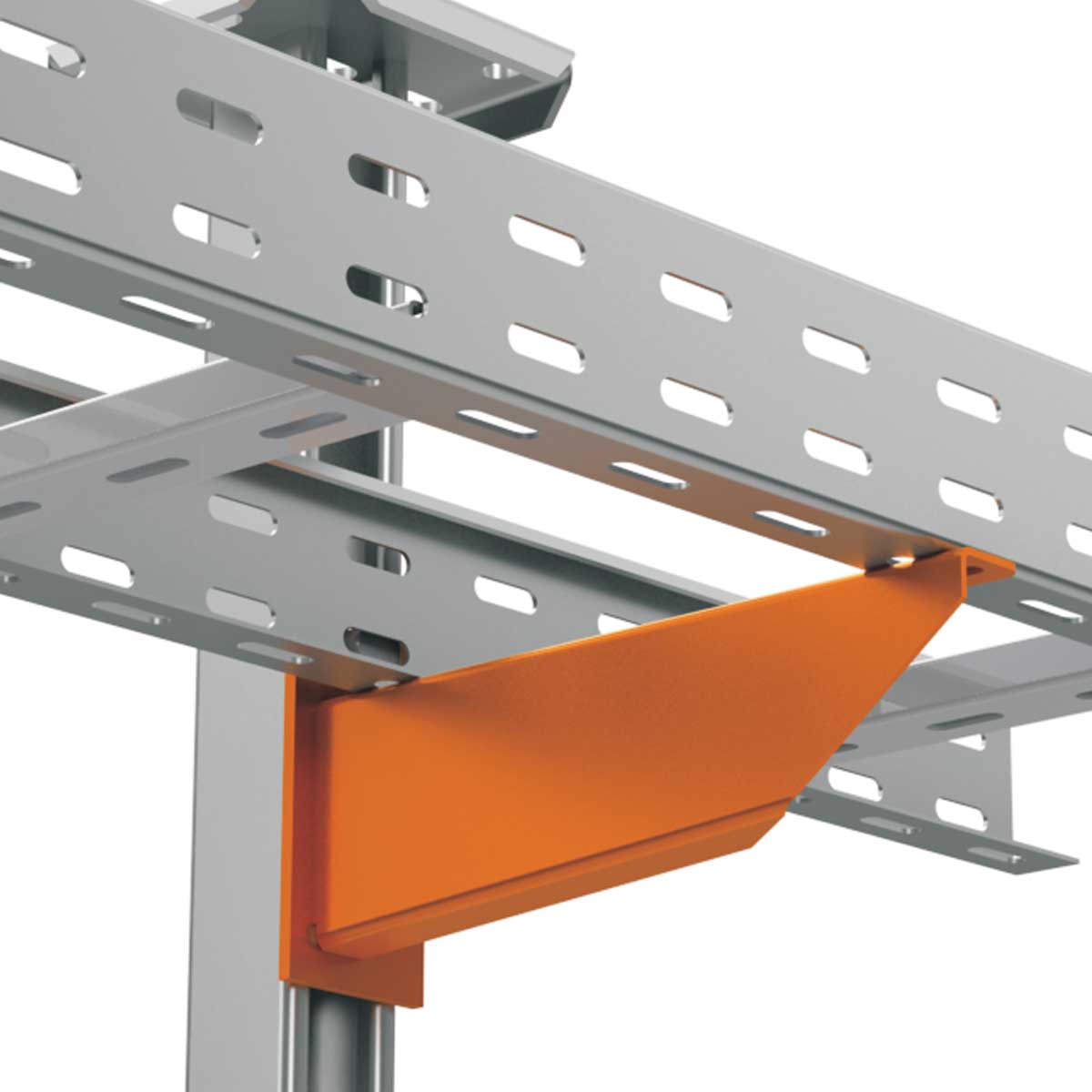

Dient der Montage der Kabelrinne an einer Wand oder einem Hängestiel. Zur Montage am Hängestiel SPL und SPS werden die Gleitmuttern PM 41 M 10 zusammen mit den Schrauben S 10X20 (2 Stück) verwendet. Die Befestigung am Hängestiel SPLN, SPSN oder SPU erfolgt mit den Schrauben S 10X20, Muttern M 10 und Unterlegscheibe PD 10. Die Befestigung der Kabelrinne am Ausleger DT erfolgt mit den Schrauben NSM 6X10.
